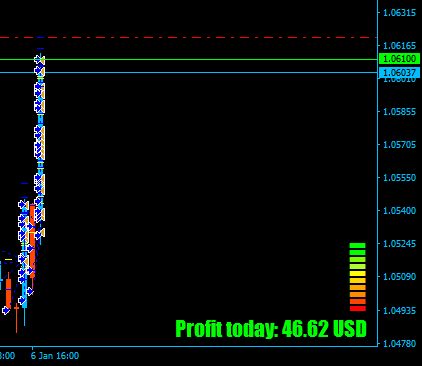

Подскажите, пожалуйста, как создаются подобные объекты? / Стол заказов MQL / OpenTraders - блогплатформа для трейдеров финансовых рынков

0

объект текстовая метка:

35 AM2 Сообщений: 16250 - Андрей

1 октября 2023, 20:15
↓

0

я не понимаю как эти прямоугольники отрисовать на графике. как такую шкалу отрисовать. Я смотрел код индюка, но не понял как именно получается такой прямоугольник… А потом еще их в шкалу загнать надо, т.е. это для каждого прямоугольника свой объект создавать что ли?

11 FEEX Автор Сообщений: 361 - Владимир

1 октября 2023, 22:15
↑
↓

0

функция может выглядеть примерно так. текст обычное тире "-"


//+------------------------------------------------------------------+
//|                                                                  |
//+------------------------------------------------------------------+
void PutLabel(string nm,string text,int x,int y)
  {
//--- создадим текстовую метку
   ObjectCreate(0,nm,OBJ_LABEL,0,0,0);
//--- установим координаты метки
   ObjectSetInteger(0,nm,OBJPROP_XDISTANCE,x);
   ObjectSetInteger(0,nm,OBJPROP_YDISTANCE,y);
//--- установим угол графика, относительно которого будут определяться координаты точки
   ObjectSetInteger(0,nm,OBJPROP_CORNER,0);
//--- установим текст
   ObjectSetString(0,nm,OBJPROP_TEXT,text);
//--- установим шрифт текста
   ObjectSetString(0,nm,OBJPROP_FONT,"Arial");
//--- установим размер шрифта
   ObjectSetInteger(0,nm,OBJPROP_FONTSIZE,7);
//--- установим цвет
   ObjectSetInteger(0,nm,OBJPROP_COLOR,Red);
  }

35 AM2 Сообщений: 16250 - Андрей

1 октября 2023, 22:56
↓

0

т.е прямоугольник это обычное тире?))
И одно такое тире выводится на график через ObjectCreate?
И если таких тире должно быть 10, то для каждого создается свой ObjectCreate?

11 FEEX Автор Сообщений: 361 - Владимир

1 октября 2023, 23:19
↑
↓

0

Можно создать массив с цветами, в теле цикла создать 10 объектов с цветом CLR_NONE, и так же в теле цикла задать цвета нужному кол-ву объектов.
пример со свободной маржой:

//+------------------------------------------------------------------+
//|                                                        Meter.mq4 |
//|                                               Copyright 2023,    |
//|                                                                  |
//+------------------------------------------------------------------+
#property copyright "Copyright 2023"
#property link      ""
#property version   ""
#property strict

color clr[10]={Red,OrangeRed,DarkOrange,Orange,Gold,Yellow,GreenYellow,LawnGreen,Lime,Lime};
//+------------------------------------------------------------------+
//| Expert initialization function                                   |
//+------------------------------------------------------------------+
int OnInit()
  {
   MeterCreate();
   return(INIT_SUCCEEDED);
  }
//+------------------------------------------------------------------+
//| Expert deinitialization function                                 |
//+------------------------------------------------------------------+
void OnDeinit(const int reason)
  {
   ObjectsDeleteAll();
  }
//+------------------------------------------------------------------+
//|                                                                  |
//+------------------------------------------------------------------+
void MeterCreate()
  {
   for(int i=0; i<10; i++)
     objectCreate("ind"+string(i),30,30+(i*7));
  }
//+------------------------------------------------------------------+
void objectCreate(string name,int x,int y,string text="-",int size=42,
                  string font="Arial",color colour=CLR_NONE)
  {
   ObjectCreate(name,OBJ_LABEL,0,0,0);
   ObjectSet(name,OBJPROP_CORNER,3);
   ObjectSet(name,OBJPROP_COLOR,colour);
   ObjectSet(name,OBJPROP_XDISTANCE,x);
   ObjectSet(name,OBJPROP_YDISTANCE,y);
   ObjectSetText(name,text,size,font,colour);
  }
//+------------------------------------------------------------------+
//| Expert tick function                                             |
//+------------------------------------------------------------------+
void OnTick()
  {
   double Bal=AccountInfoDouble(ACCOUNT_BALANCE);
   double Free=AccountInfoDouble(ACCOUNT_MARGIN_FREE);
   double step=Bal/10;
   int i=(int)(Free/step);
   //----------------------
   for(int s=10; s>=i; s--)
     ObjectSet("ind"+string(s),OBJPROP_COLOR,CLR_NONE);
   for(int k=0; k<i; k++)
    ObjectSet("ind"+string(k),OBJPROP_COLOR,clr[k]);
  }
//+------------------------------------------------------------------+

14 verta81 Сообщений: 389

1 октября 2023, 23:48
↓

0

выглядит компактнее, чем у меня получилось) только у вас все кирпичики сразу отрисовались при запуске, а мне надо отрисовка в зависимости от величины того или иного значения, например текущего профита за день.

я, как бы, сделал — первый кирпич рисуется если профит > 0, второй если > 5, profit > 10, profit > 15 и т.д.
Но слишком громоздкая конструкция получилась…

<code>if (profitToday > 0)
          {
           ProText = "-";
          }
  ObjectCreate("label_object44", OBJ_LABEL, 0, 0, 0);
  ObjectSet("label_object44", OBJPROP_CORNER, 3);
  ObjectSet("label_object44", OBJPROP_XDISTANCE, 10);
  ObjectSet("label_object44", OBJPROP_YDISTANCE, 10);
  ObjectSet("label_object44", OBJPROP_BACK, false);
  ObjectSetText("label_object44", StringConcatenate(ProText), 42, "Arial", Red);</code>

это только один кирпич, а всего их 10…
Как сделать компактнее — я хз…
Редактирован: 2 октября 2023, 02:10

11 FEEX Автор Сообщений: 361 - Владимир

2 октября 2023, 01:19
↑
↓

+1

//+------------------------------------------------------------------+
//|                                                        Meter.mq4 |
//|                                               Copyright 2023,    |
//|                                                                  |
//+------------------------------------------------------------------+
#property copyright "Copyright 2023"
#property link      ""
#property version   ""
#property strict

color clr[10]={Red,OrangeRed,DarkOrange,Orange,Gold,Yellow,GreenYellow,LawnGreen,Lime,Lime};
int count_step=0;
//+------------------------------------------------------------------+
//| Expert initialization function                                   |
//+------------------------------------------------------------------+
int OnInit()
  {
   MeterCreate();
   return(INIT_SUCCEEDED);
  }
//+------------------------------------------------------------------+
//| Expert deinitialization function                                 |
//+------------------------------------------------------------------+
void OnDeinit(const int reason)
  {
   ObjectsDeleteAll();
  }
//+------------------------------------------------------------------+
//|                                                                  |
//+------------------------------------------------------------------+
void MeterCreate()
  {
   for(int i=0; i<10; i++)
     objectCreate("ind"+string(i),30,30+(i*7));
  }
//+------------------------------------------------------------------+
void objectCreate(string name,int x,int y,string text="-",int size=42,
                  string font="Arial",color colour=CLR_NONE)
  {
   ObjectCreate(name,OBJ_LABEL,0,0,0);
   ObjectSet(name,OBJPROP_CORNER,3);
   ObjectSet(name,OBJPROP_COLOR,colour);
   ObjectSet(name,OBJPROP_XDISTANCE,x);
   ObjectSet(name,OBJPROP_YDISTANCE,y);
   ObjectSetText(name,text,size,font,colour);
  }
//+------------------------------------------------------------------+
//| Expert tick function                                             |
//+------------------------------------------------------------------+
void OnTick()
  {
   int step=5;// шаг индикации
   int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную
   //----------------------
   if(count_step!=i)
     {
      for(int s=10; s>=i; s--)
        ObjectSet("ind"+string(s),OBJPROP_COLOR,CLR_NONE);
      for(int k=0; k<i; k++)
       ObjectSet("ind"+string(k),OBJPROP_COLOR,clr[k]);
      count_step=i;
     }
  }
//+------------------------------------------------------------------+

Редактирован: 2 октября 2023, 06:46

14 verta81 Сообщений: 389

2 октября 2023, 06:43
↓

0

Спасибо!)) Это очень даже компактно выглядит) Я попробую применить, и разобраться как это работает. Раньше не встречал таких конструкций…

11 FEEX Автор Сообщений: 361 - Владимир

2 октября 2023, 09:27
↑
↓

0

В горизонтальной визуализации заменить:

objectCreate("ind"+string(i),30,30+(i*7));

на строчку:

objectCreate("ind"+string(i),30+(i*7),30);

и вместо "-" можно использовать "|" или "."

14 verta81 Сообщений: 389

2 октября 2023, 06:52
↓

0

Работает))) И вертикальная шкала и горизонтальная!!))

Единственный момент: для горизонтального вывода в этой с троке

<code>objectCreate("ind"+string(i),30+(i*7),30);</code>

умножение не на 7 нужно, а больше, я 17 поставил, тогда расстояния между «кирпичами» без наложения друг на друга получается (см. скрин)
Еще раз спасибо))

P.S. Еще хотел спросить: по этой схеме мы выводим шкалу для одного параметра. А если мы хотим вывести индикацию одновременно для двух, или трех параметров? Как это сделать с использованием этой схемы?)
Редактирован: 2 октября 2023, 15:25

11 FEEX Автор Сообщений: 361 - Владимир

2 октября 2023, 14:57
↑
↓

0

В функции MeterCreate() добавить еще:

objectCreate("ind2"+string(i),40+(i*7),30);

Где «ind2» Уже имена новых объектов, плюс смещение по оси Х не 30 а 40(например).
Далее в функции OnTick() добавить условие индикации:


if(...)
     {
      for(...)
        ObjectSet("ind2"+string(s),OBJPROP_COLOR,CLR_NONE);
      for(...)
       ObjectSet("ind2"+string(k),OBJPROP_COLOR,clr[k]);
     }
  }

И т.д.
Экспериментируйте.

14 verta81 Сообщений: 389

2 октября 2023, 15:47
↑
↓

0

перед условием у нас есть еще

<code>int step=5;// шаг индикации
int i=(int)(profitToday/step);</code>

где как раз и выбирается переменная. И тут непонятно.
у меня есть две переменные: profitToday и Pr_01
т.е у меня должна появиться еще строка

<code>int i=(int)(Pr_01/step);</code>

как её добавить в эту конструкцию, чтобы работало?

P.S. При добавлении строки objectCreate(«ind2»+string(i),40+(i*7),30);
сразу ошибка: 'i' — undeclared identifier

P.S.2. еще одна проблемка: выставил ради интересa step=3, шкала заполнилась на макс и тестер отключился с ошибкой в журнале

2023.10.03 11:46:14.937 2023.01.03 13:21:27 Testing pass stopped due to a critical error in the EA
2023.10.03 11:37:20.811 2023.01.03 10:52:38 ZolotoAM2__4 EURUSD,H1: array out of range in 'ZolotoAM2__4.mq4' (631,52)

Как я понял, у нас стоит ограничение на 10 «кирпичей», при попытке нарисовать 11-й — ошибка.
это где-то тут прописано:

<code>void MeterCreate()
  {
   for(int i=0; i<10; i++)
    // objectCreate("ind"+string(i),10,5+(i*7)); // вертикальная шкала
   objectCreate("ind"+string(i),10+(i*17),5); // горизонтальная шкала
  }</code>

Как оставить 10 кирпичей, т.е. не рисовать 11-й, а просто разрешить работать дальше без ограничений?
Редактирован: 3 октября 2023, 12:04

11 FEEX Автор Сообщений: 361 - Владимир

2 октября 2023, 20:00
↑
↓

0

не вижу, куда и что Вы вписали.
Давайте весь код, поправлю.

14 verta81 Сообщений: 389

3 октября 2023, 20:11
↑
↓

0

Дело в том, что я еще ничего никуда не вписывал — эта конструкция даже с одной переменной profitToday уже работает неправильно. После того как отрисовываются все 10 «кирпичей», а значение переменной profitToday продолжает расти, тестер прекращает работу с ошибкой. Т.е. у данной системы нет условия, при котором советник продолжит работу когда все 10 кирпичей отрисуются. Последний нарисованный кирпич не должен быть окончанием работы советника, нужно какое-то условие, при котором после отрисовке 10-го кирпича не зависимо от значения переменной profitToday советник не выдавал бы ошибки в тестере. Сейчас на 10-м кирпиче всё блокируется.
Пока надо как-то вылечить это, но я не могу сообразить как создать нужное условие…
Я ранее писал, что у меня есть рабочий вариант, который я сам слепил, но он очень громоздкий, там на каждый киприч отдельный объект, но там есть и условия на каждый кирпич

<b>if (profitToday > 0)</b>
          {
           ProText = "-";
          }
  ObjectCreate("label_object44", OBJ_LABEL, 0, 0, 0);
  ObjectSet("label_object44", OBJPROP_CORNER, 3);
  ObjectSet("label_object44", OBJPROP_XDISTANCE, 10);
  ObjectSet("label_object44", OBJPROP_YDISTANCE, 10);
  ObjectSet("label_object44", OBJPROP_BACK, false);
  ObjectSetText("label_object44", StringConcatenate(ProText), 42, "Arial", Red);

  <b>if (profitToday > 5.0)</b>
          {
           ProText2 = "-";
          }
  ObjectCreate("label_object45", OBJ_LABEL, 0, 0, 0);
  ObjectSet("label_object45", OBJPROP_CORNER, 3);
  ObjectSet("label_object45", OBJPROP_XDISTANCE, 10);
  ObjectSet("label_object45", OBJPROP_YDISTANCE, 17);
  ObjectSet("label_object45", OBJPROP_BACK, false);
  ObjectSetText("label_object45", StringConcatenate(ProText2), 42, "Arial", OrangeRed);

И последний «кирпич» с условием if (profitToday > 45.0) — т.е. если значение profitToday > 45.0 то последний «кирпич» отрисуется, и не имеет значения до какой величины profitToday будет дальше расти, все будет работать.
В вашем варианте так пока что не получается…

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:04
↑
↓

0

самое простое решение

<code>int step=ProfitToday/10;// шаг индикации</code>

Редактирован: 3 октября 2023, 21:09

14 verta81 Сообщений: 389

3 октября 2023, 21:09
↑
↓

0

8 Maxix Сообщений: 59

2 октября 2023, 14:26
↓

0


int step=ProfitToday/10;// шаг индикации
int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную

или


int step=5;// шаг индикации
int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную
if(i>10) i=10;

14 verta81 Сообщений: 389

3 октября 2023, 21:12
↓

0

Супер!!! Теперь работает дальше, без ошибок)

int step=5;// шаг индикации
int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную
if(i>10) i=10;

использовал этот вариант.
Теперь второй вопрос: две и более переменных)
Первая ProfitToday
Вторая Pr_01
Как это реализовать?)

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:24
↑
↓

0

Выше описал

14 verta81 Сообщений: 389

3 октября 2023, 21:31
↑
↓

0

я там не понял и не увидел имя второй переменной (Pr_01) где прописывать?
Редактирован: 3 октября 2023, 21:34

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:33
↑
↓

0

Пишите ТЗ

14 verta81 Сообщений: 389

3 октября 2023, 21:35
↑
↓

0

//+------------------------------------------------------------------+
//|                                                        Meter.mq4 |
//|                                               Copyright 2023,    |
//|                                                                  |
//+------------------------------------------------------------------+
#property copyright "Copyright 2023"
#property link      ""
#property version   ""
#property strict

color clr[10]={Red,OrangeRed,DarkOrange,Orange,Gold,Yellow,GreenYellow,LawnGreen,Lime,Lime};
int count_step=0;
//+------------------------------------------------------------------+
//| Expert initialization function                                   |
//+------------------------------------------------------------------+
int OnInit()
  {
   MeterCreate();
   return(INIT_SUCCEEDED);
  }
//+------------------------------------------------------------------+
//| Expert deinitialization function                                 |
//+------------------------------------------------------------------+
void OnDeinit(const int reason)
  {
   ObjectsDeleteAll();
  }
//+------------------------------------------------------------------+
//|                                                                  |
//+------------------------------------------------------------------+
void MeterCreate()
  {
   for(int i=0; i<10; i++)
     objectCreate("ind"+string(i),30,30+(i*7));
  }
//+------------------------------------------------------------------+
void objectCreate(string name,int x,int y,string text="-",int size=42,
                  string font="Arial",color colour=CLR_NONE)
  {
   ObjectCreate(name,OBJ_LABEL,0,0,0);
   ObjectSet(name,OBJPROP_CORNER,3);
   ObjectSet(name,OBJPROP_COLOR,colour);
   ObjectSet(name,OBJPROP_XDISTANCE,x);
   ObjectSet(name,OBJPROP_YDISTANCE,y);
   ObjectSetText(name,text,size,font,colour);
  }
//+------------------------------------------------------------------+
//| Expert tick function                                             |
//+------------------------------------------------------------------+
void OnTick()
  {
   int step=5;// шаг индикации
   int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную
   if(i>10) i=10;
   //----------------------
   if(count_step!=i)
     {
      for(int s=10; s>=i; s--)
        ObjectSet("ind"+string(s),OBJPROP_COLOR,CLR_NONE);
      for(int k=0; k<i; k++)
       ObjectSet("ind"+string(k),OBJPROP_COLOR,clr[k]);
      count_step=i;
     }
  }
//+------------------------------------------------------------------+

В эту схему добавить еще одну переменную Pr_01, чтобы в итоге для каждой переменной (ProfitToday и Pr_01) отрисовывалась своя отдельная шкала «кирпичей»

P.S. В коде я уже внес последние изменения:
int step=5;// шаг индикации
int i=(int)(ProfitToday/step);//замените ProfitToday на нужную переменную
if(i>10) i=10;
чтобы все на этом этапе работало правильно)

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:44
↑
↓

0

Если проще объяснить:

Моя система, с тем же шагом, что и у вас, отрисовыавает всю шкалу на 50 долларах, и дальше, если прибыль продолжает расти, советник продолжает работу без ошибок, т.е. 10 кирпичей нарисовал и работает дальше.
В вашем варианте отрисовал 10 кирпичей, дошли до 50 долларов, и дальше болкируется работа — в журнале ошибка:

2023.10.03 11:46:14.937 2023.01.03 13:21:27 Testing pass stopped due to a critical error in the EA
2023.10.03 11:37:20.811 2023.01.03 10:52:38 ZolotoAM2__4 EURUSD,H1: array out of range in 'ZolotoAM2__4.mq4' (631,52)

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:19
↓

0

не вижу, что и как Вы написали, по сему не могу решить проблему с ошибкой.
Если Ваша система работает, используйте Вашу.

14 verta81 Сообщений: 389

3 октября 2023, 21:22
↑
↓

0

Вы уже исправили, я выше ответил)
Теперь второй вопрос: две и более переменных)
Первая ProfitToday
Вторая Pr_01
Как это реализовать?)
Редактирован: 3 октября 2023, 21:30

11 FEEX Автор Сообщений: 361 - Владимир

3 октября 2023, 21:25
↑
↓

Предыдущая запись в группе Прошу написать индикатор	Следующая запись в группе Добавить параметр
01 октября 2023	01 октября 2023

Группа "Стол заказов MQL"

Свыше 4000 заказов уже выполнено бесплатно!

РЕКОМЕНДУЮ

Лучшее от FEEX

Подскажите, пожалуйста, как создаются подобные объекты?

Комментарии (25)

Текущие конкурсы и акции

Из недавнего:

	FEEX Владимир Уровень 11

Авторизация

Группа "Стол заказов MQL"

Свыше 4000 заказов уже выполнено бесплатно!

РЕКОМЕНДУЮ

Лучшее от FEEX

Подскажите, пожалуйста, как создаются подобные объекты?

Вставка изображения

СМАЙЛИКИ

Позитив

Негатив

Роли

Еще

Плакаты, знаки

Комментарии (25)

Текущие конкурсы и акции

Из недавнего:
